Painéis Elétricos
Atendendo as normativas vigentes e a demanda do mercado, nos fabricamos painéis elétricos dos mais diversos tipos e tamanhos, porém todos eles saem da ARJ com pleno atendimento as normas NR10 e NR12.

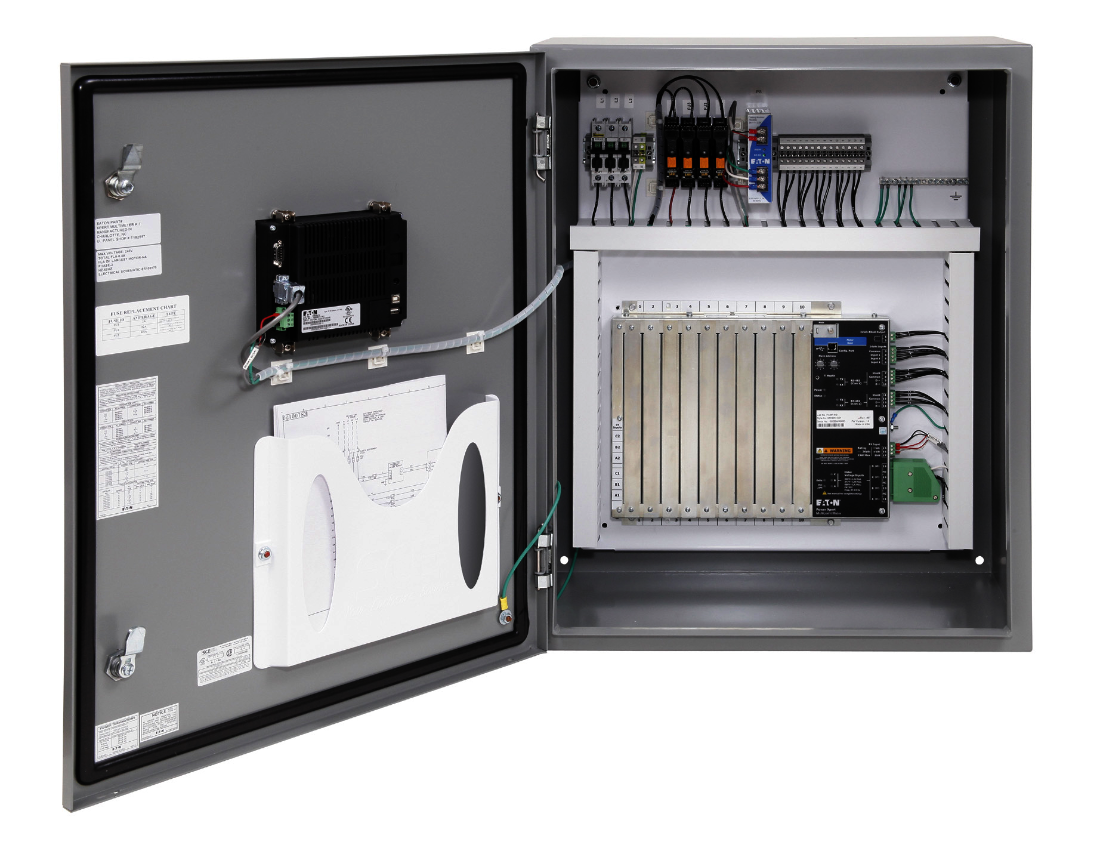

Fabricamos Quadros:
- QGBT ( Quadro Geral de Baixa Tensão);
- QDFL ( Quadro de Força e Luz);
- CCM (Centro de Controle de Motores);
- QC ( Quadro de comando);
- CP (Caixa de Passagem);
- Cubiculo de média tensão;

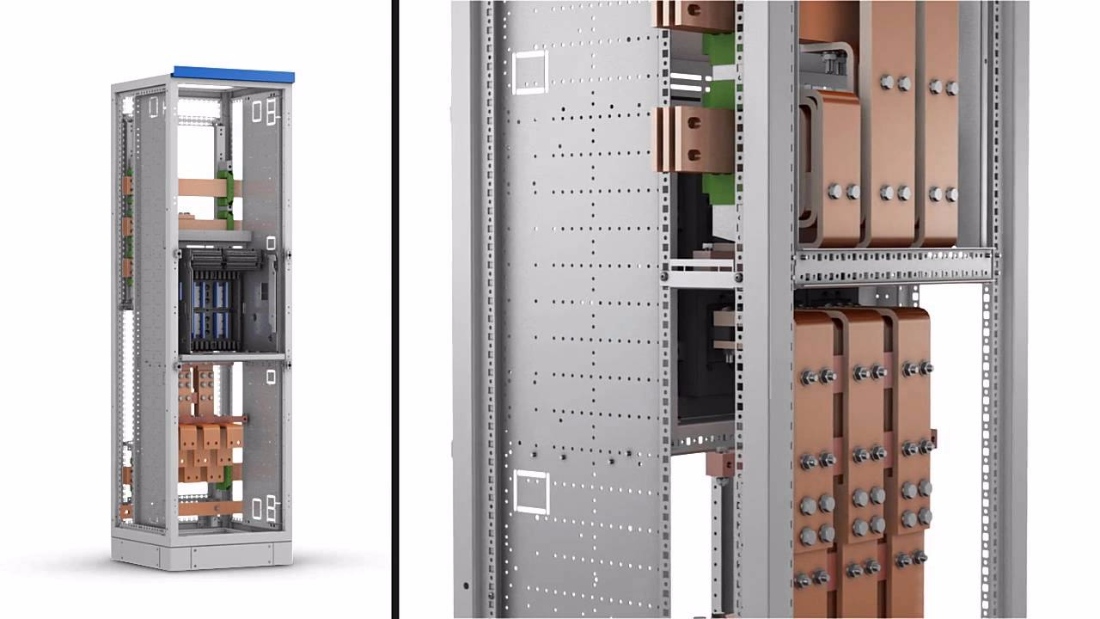

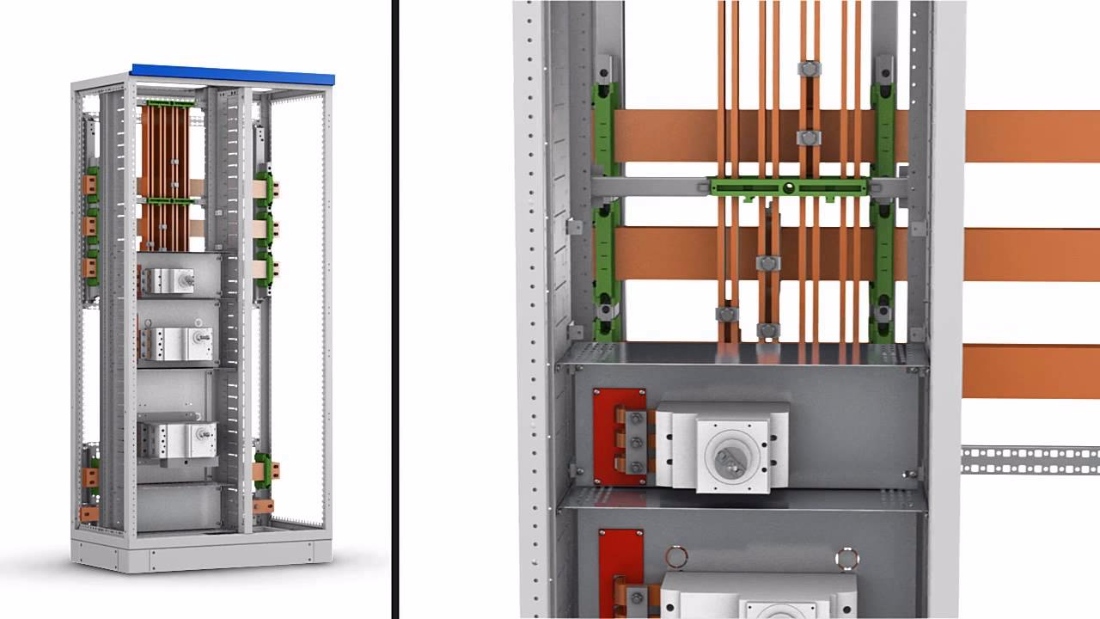

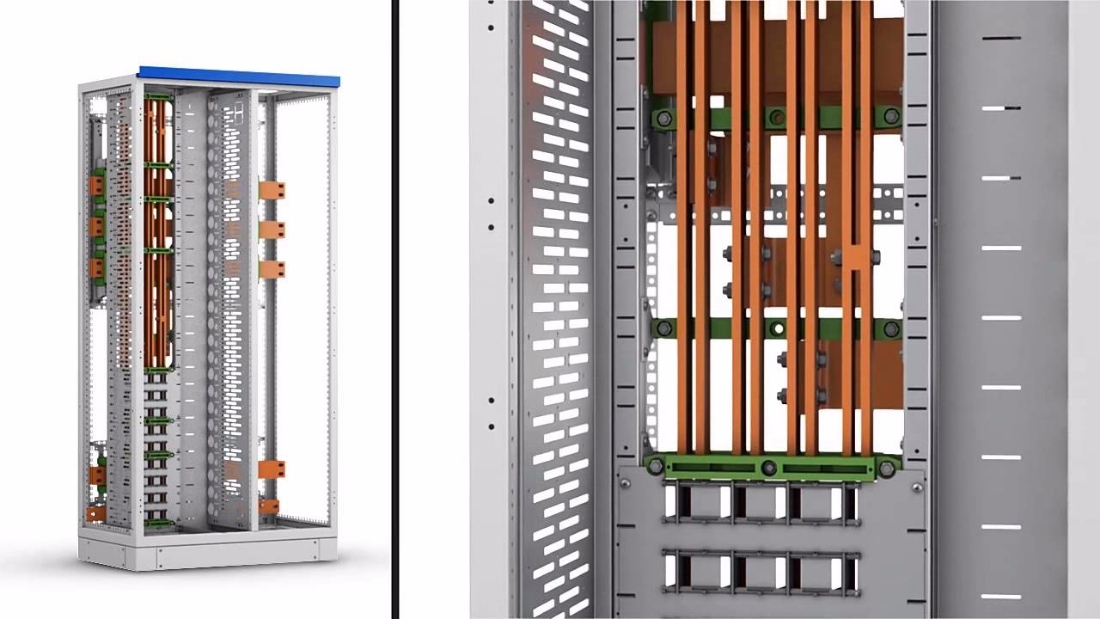

- Quadros TTA e PTTA de acordo com ABNT NBR IEC 60439;
- Quadros Especiais;
Em todos os quadros fabricados por nós, acompanha Projeto elétrico impresso, identificação de cabos e componentes, Adesivos de sinalização e advertência, além de ART de Projeto elétrico emitida por Engenheiro Eletricista Responsável ARJ.
LEI FED. Nº 8078/90 CDC Art. 10:
“O fornecedor não poderá colocar no mercado de consumo produto ou serviço que sabe ou deveria saber apresentar alto grau de nocividade ou periculosidade à saúde ou segurança.”
LEI FED. Nº 8078/90 CDC Art. 39 - VIII:
É vedado ao fornecedor de produtos ou serviços, colocar, no mercado de consumo, qualquer produto ou serviço em desacordo com as normas expedidas pelos órgãos oficiais competentes ou, se normas específicas não existirem, pela Associação Brasileira de Normas Técnicas ou outra entidade credenciada pelo Conselho Nacional de Metrologia, Normalização e Qualidade Industrial - CONMETRO.”

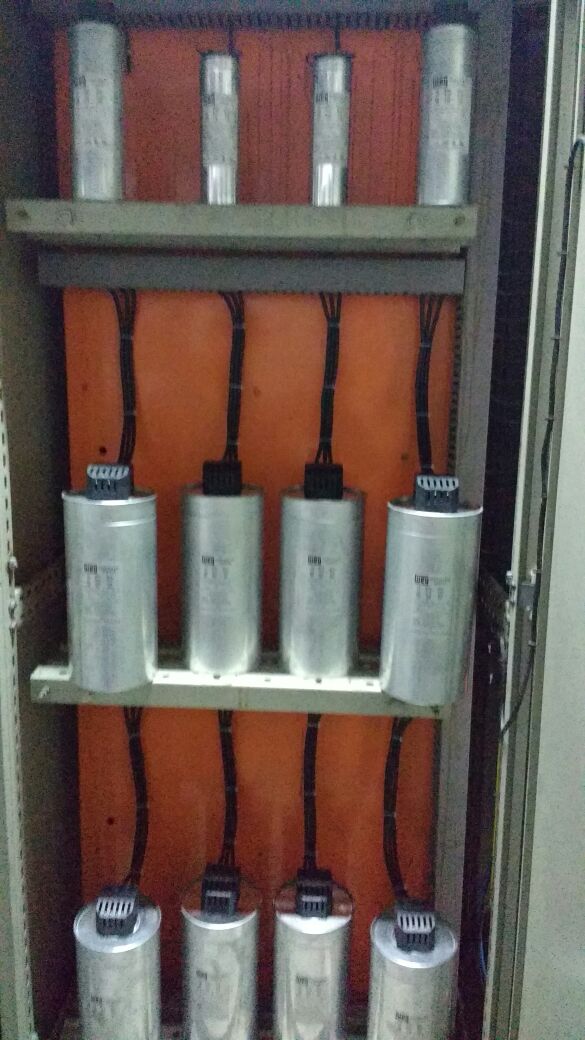

Quadro de Correção de Fator de potencia, composto por 12 Estagios cujo os quais somados representam 100kVAr em 380Vca.
Os Estágios Estão distribuidos em :
1ºEstágio: 5kVar / 2ºEstágio: 5kVar / 3ºEstágio: 5kVar / 4ºEstágio: 5kVar / 5ºEstágio: 10kVar/
6ºEstágio: 10kVar / 7ºEstágio: 15kVar / 8ºEstágio: 15kVar / 9ºEstágio: 15kVar / 10ºEstágio: 15kVar
O Painel também possui controlador Automático com registro de massa, DPS, Sinalização de Presença de Tensão e Barramento separado para neutro e Terra.

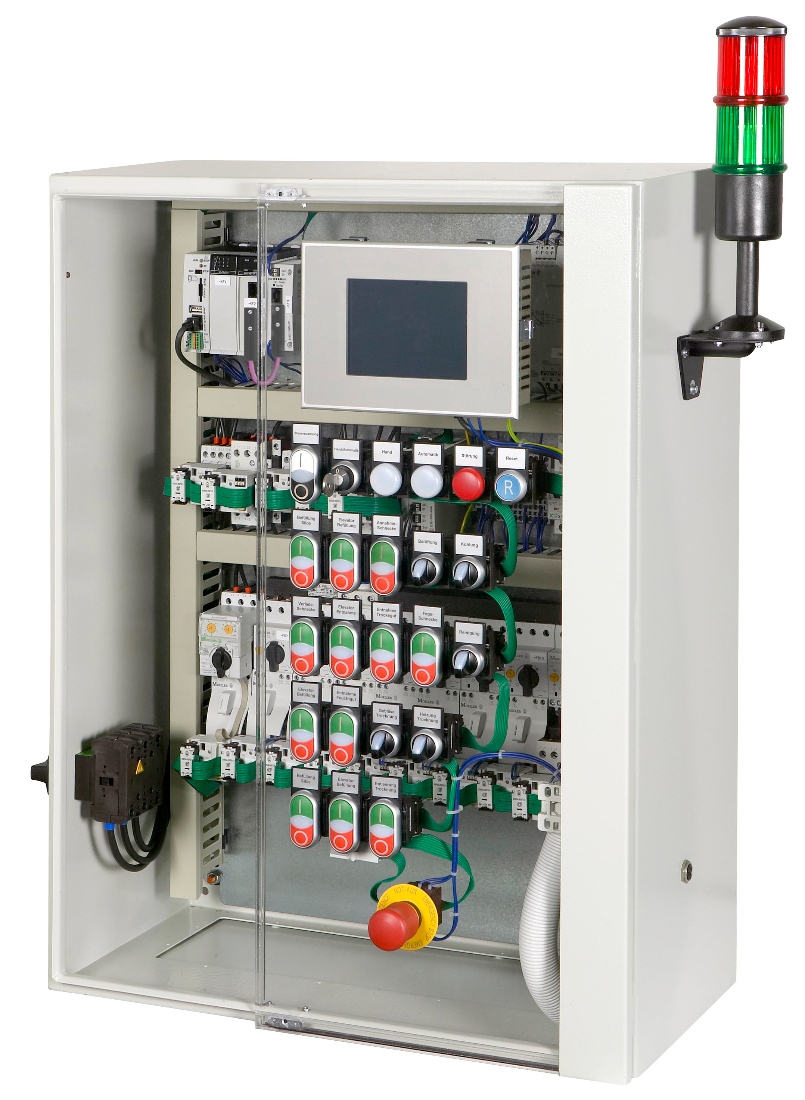

Quadro de comando máquina, contendo Entrada trifásica, relé falta e sequêmcia de fase, Fonte Chaveada 220Vca/24Vcc, Proteções elétricas, Ventilação Forçada, 01 Inversor de Frequencia, 03 partidas diretas Trifásicas, Controlador Lógico Programavel, Interface Homem Máquina, Botão Emergência, Botão Reset, Botão Liga Geral, Botão Desliga Geral, Sinalização de Presença de Tensão individual nas Três Fases, Sinalização de Falha e Alarmes, Conexão através de Bornes, e organização de cabos e fios dentro do painel com cnaletas plásticas.
Funçoes de Segurança Incorporadas:
02 Circuitos de Emergencia parada tipo 0 categorizado CAT IV, sendo 01 para Caço de segurança;
02 Circuitos de motnitoração de acesso, categorizados CAT IV;
01 Circuito de Comando BImanual ou Pedal, Categorizado CAT IV;
Dados Técnicos
| Tensão | 380V |
| Frequência | 60Hz |
| Tensão de Isolação | 1000V |
| Chapas | Aço carbono |
| Pintura | RAL7032, Munsell N6,5 ou especial |
| Tipo | Quadro de Sobrepor com orleha para fixação e flange |
| Grau de Proteção | Até IP54 |
| Refrigeração | Ventilação Forçada |
O QGBT ARJ102 é destinado a pequenos galpões industriais e comerciais, cuja entrada não ultrapasse 125A, e que pretenda instalar o mesmo como quadro geral da empresa.
O quadro possui, 04 circuitos auxiliares monofásicos, podendo ser ligados, iluminação ou tomadas, conforme projeto elétrico do cliente. Possui também 10 circuitos trifásicos com correntes diversas, para ligação de equipamentos de uso específico.
Todo quadro ARJ possui proteção contra toque acidental, Barramento de Neutro e Barramento de Terra, em furos iguais ao numero de circuitos disponiveis no quadro.
Dados Técnicos
| Tensão | 380V |
| Frequência | 60Hz |
| Tensão de Isolação | 1000V |
| Chapas | Aço carbono |
| Pintura | RAL7032, Munsell N6,5 ou especial |
| Tipo | Quadro de Sobrepor com orleha para fixação e flange |
| Grau de Proteção | Até IP54 |
| Refrigeração | Ventilação Forçada - Opcional |
